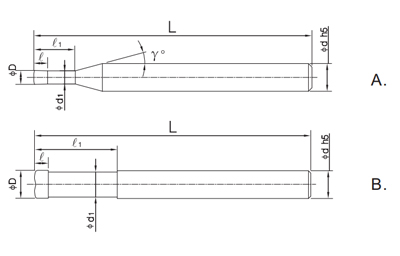

| Type No. | Dia. | CAM-R (Rp) | Length of Cut | Under Neck Length | Neck Dia. | Neck Taper Angle | Overall Length | Flute No. | Shank Dia. | Shape | Lowest point to centre (b) | Max. remaining stock (h) |
| D | R | ℓ | ℓ1 | d1 | γ /° | L | d | |||||
| HSXHR4010 0450 | 1 | 0.130 | 1 | 3 | 0.95 | 15 | 50 | 4 | 4 | A | 0.15 | 0.023 |
| HSXHR4010 0650 | 15 | 4 | 6 | |||||||||
| HSXHR4020 0450 | 2 | 0.183 | 2 | 6 | 1.9 | 15 | 4 | 4 | 0.30 | 0.060 | ||
| HSXHR4020 0650 | 15 | 4 | 6 | |||||||||
| HSXHR4030 0450 | 3 | 0.315 | 3 | 9 | 2.9 | 15 | 50 | 4 | 4 | 0.45 | 0.083 | |
| HSXHR4030 0660 | 15 | 60 | 4 | 6 | ||||||||
| HSXHR6040 0450 | 4 | 0.370 | 4 | 12 | 3.9 | - | 50 | 6 | 4 | B | 0.60 | 0.120 |
| HSXHR6040 0660 | 15 | 60 | 6 | 6 | A | |||||||
| HSXHR6050 0660 | 5 | 0.500 | 5 | 15 | 4.85 | 15 | 60 | 6 | 0.8 | 0.138 | ||
| HSXHR6060 0660 | 6 | 0.530 | 6 | 18 | 5.85 | - | 60 | 6 | B | 0.90 | 0.168 | |
| HSXHR6080 0875 | 8 | 0.800 | 8 | 24 | 7.8 | - | 75 | 6 | 8 | 1.20 | 0.229 | |
| HSXHR6080 08100 | 8 | 0.800 | 8 | 24 | 7.8 | - | 100 | 6 | 8 | |||
| HSXHR6100 1075 | 10 | 0.900 | 10 | 30 | 9.8 | - | 75 | 6 | 10 | 1.5 | 0.305 | |
| HSXHR6100 10100 | 10 | 0.900 | 10 | 30 | 9.8 | - | 100 | 6 | ||||
| HSXHR6120 12100 | 12 | 1.000 | 12 | 36 | 11.7 | - | 100 | 6 | 12 | 1.80 | 0.383 |
| Work material | Hardened Steels 1.2343ESR·S136 (≤52HRC) | Hardened Steels SKD11·DC53 (58~62HRC) | High Speed Steels SKH·ASP60 (63~69HRC) | |||||||||
| Type No. | Epinde spead min | Feed mm/min | Ap mm | As mm | Scindo coged min | Feed mm/min | Ao mm | Ae mm | Sainda spgod min | Feed mm/min | Ap mm | As mm |
| HSXHR4010R0.13 0450 | 25500 | 3800 | 0.04 | 0.53 | 19100 | 1800 | 0.02 | 0.53 | 15900 | 1070 | 0.012 | 0.5 |
| HSXHR4010R0.13 0650 | 25500 | 3800 | 0.04 | 0.53 | 19100 | 1800 | 0.02 | 0.53 | 15900 | 1070 | 0.012 | 0.5 |
| HSXHR4020R0.183 0450 | 12700 | 3800 | 0.08 | 1.11 | 9600 | 2000 | 0.04 | 1.11 | 8000 | 1080 | 0.02 | 1 |
| HSXHR4020R0.183 0650 | 12700 | 3800 | 0.08 | 1.11 | 9600 | 2000 | 0.04 | 1.11 | 8000 | 1080 | 0.02 | 1 |
| HSXHR4030R0.315 0450 | 8500 | 4000 | 0.12 | 1.62 | 6400 | 2400 | 0.06 | 1.62 | 5300 | 1120 | 0.03 | 1.5 |
| HSXHR4030R0.315 0660 | 8500 | 4000 | 0.12 | 1.62 | 6400 | 2400 | 0.06 | 1.62 | 5300 | 1120 | 0.03 | 1.5 |
| HSXHR6040R0.37 0450 | 6400 | 5850 | 0.16 | 2.18 | 4800 | 2700 | 0.08 | 2.18 | 4000 | 1710 | 0.05 | 2 |
| HSXHR6040R0.37 0650 | 6400 | 5850 | 0.16 | 2.18 | 4800 | 2700 | 0.08 | 2.18 | 4000 | 1710 | 0.05 | 2 |
| HSXHR6050R0.5 0660 | 5100 | 6000 | 0.2 | 2.73 | 3800 | 2750 | 0.1 | 2.73 | 4000 | 1710 | 0.05 | 2 |
| HSXHR6060R0.53 0650 | 4200 | 5870 | 0.24 | 3.27 | 3200 | 2800 | 0.1 | 3.27 | 2700 | 1770 | 0.08 | 3 |
| HSXHR6060R0.53 0660 | 4200 | 5870 | 0.24 | 3.27 | 3200 | 2800 | 0.1 | 3.27 | 2700 | 1770 | 0.08 | 3 |
| HSXHR6080R0.8 0860 | 3200 | 6150 | 0.28 | 4.36 | 2400 | 3000 | 0.15 | 4.36 | 2000 | 1800 | 0.1 | 4 |
| HSXHR6080R0.8 0875 | 4200 | 5870 | 0.24 | 3.27 | 2400 | 2900 | 0.15 | 3.27 | 2000 | 1800 | 0.1 | 4 |
| HSXHR6080R0.8 08100 | 4200 | 5870 | 0.24 | 3.27 | 2400 | 2800 | 0.15 | 3.27 | 2000 | 1800 | 0.1 | 4 |
| HSXHR6100R0.9 1075 | 2500 | 6000 | 0.3 | 5.46 | 1900 | 3150 | 0.2 | 5.46 | 1600 | 1800 | 0.15 | 5 |
| HSXHR6100R0.9 10100 | 2500 | 6000 | 0.3 | 5.46 | 1900 | 3000 | 0.2 | 5.46 | 1600 | 1800 | 0.15 | 5 |
| HSXHR6120R1 1275 | 2100 | 5750 | 0.35 | 6.57 | 1600 | 3000 | 0.25 | 6.57 | 1300 | 1670 | 0.18 | 6 |
| HSXHR6120R1 12100 | 2100 | 5750 | 0.35 | 6.57 | 1600 | 3000 | 0.25 | 6.57 | 1300 | 1670 | 0.18 | 6 |
