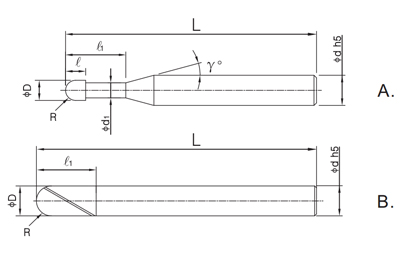

| Type No. | Dia. | Radius | Length of Cut | Under Neck Length | Neck Dia. | Neck Taper Angle | Overall Length | Shank Dia. | Type |
| D | R | d1 | γ /° | L | d | ||||
| HGXB4010 0450 | 1 | 0.5 | 0.75 | 2 | 0.95 | 12 | 50 | 4 | |
| HGXB4010 0650 | 1 | 0.5 | 0.75 | 2 | 0.95 | 12 | 50 | 6 | A |
| HGXB4015 0450 | 1.5 | 0.75 | 1.20 | 3 | 1.42 | 11 | 50 | 4 | |
| HGXB4015 0650 | 1.5 | 0.75 | 1.20 | 4 | 1.42 | 11 | 50 | 6 | |
| HGXB4020 0450 | 2 | 1 | 1.60 | 4 | 1.9 | 11 | 50 | 4 | |
| HGXB4020 0650 | 2 | 1 | 1.60 | 6 | 1.9 | 11 | 50 | 6 | |
| HGXB4025 0450 | 2.5 | 1.25 | 2.00 | 5 | 2.4 | 11 | 50 | 4 | |
| HGXB4025 0650 | 2.5 | 1.25 | 2.00 | 7 | 2.4 | 11 | 50 | 6 | |
| HGXB4030 0450 | 3 | 1.5 | 2.40 | 6 | 2.9 | 11 | 50 | 4 | |
| HGXB4030 0660 | 3 | 1.5 | 2.40 | 8 | 2.9 | 11 | 60 | 6 | |
| HGXB4040 0450 | 4 | 2 | - | 6 | - | - | 50 | 4 | B |
| HGXB4040 0660 | 4 | 2 | 3.20 | 10 | 3.9 | 11 | 60 | 6 | A |
| HGXB4050 0660 | 5 | 2.5 | 4.00 | 12 | 4.85 | 11 | 60 | 6 | |
| HGXB4060 0660 | 6 | 3 | 9.00 | - | - | 60 | 6 | ||
| HGXB4060 0675 | 6 | 3 | 9.00 | - | - | 75 | 6 | ||
| HGXB4080 0875 | 8 | 4 | 12.00 | - | - | 75 | 8 | ||
| HGXB4080 08100 | 8 | 4 | 12.00 | - | - | 100 | 8 | ||
| HGXB4100 1075 | 10 | 5 | 15.00 | - | - | 75 | 10 | ||
| HGXB4100 10100 | 10 | 5 | 15.00 | - | - | 100 | 10 | ||
| HGXB4120 1275 | 12 | 6 | 18.00 | - | - | 75 | 12 | ||
| HGXB4120 12100 | 12 | 6 | 18.00 | - | - | 100 | 12 |
| Work material | Carbon Steels、Alloy Steels (30-40HRC) | Pre-Hardened Steels (35-45HRC) | High Speed Steels Hardened Steels (46-52HRC) | |||||||||
| Type No. | Spindle speed min | Feed mm/min | Ap mm | Ae mm | Sainde soged min | Feed mm/min | Ap mm | Ae mm | Soinde soged min | Feed, mm/min | Ap mm | Ae mm |
| HGXB4010 0450 | 27000 | 2160 | 0.03 | 0.05 | 27000 | 2040 | 0.03 | 0.05 | 24300 | 1920 | 0.02 | 0.02 |
| HGXB4010 0650 | 27000 | 2160 | 0.03 | 0.05 | 27000 | 2040 | 0.03 | 0.05 | 24300 | 1920 | 0.02 | 0.02 |
| HGXB4015 0450 | 24000 | 2700 | 0.03 | 0.05 | 24000 | 2550 | 0.03 | 0.05 | 21600 | 2400 | 0.02 | 0.03 |
| HGXB4015 0650 | 24000 | 2700 | 0.03 | 0.05 | 24000 | 2550 | 0.03 | 0.05 | 21600 | 2400 | 0.02 | 0.03 |
| HGXB4020 0450 | 22200 | 2808 | 0.04 | 0.06 | 22200 | 2650 | 0.04 | 0.06 | 19980 | 2496 | 0.03 | 0.04 |
| HGXB4020 0650 | 22200 | 2808 | 0.04 | 0.06 | 22200 | 2650 | 0.04 | 0.06 | 19980 | 2496 | 0.03 | 0.04 |
| HGXB4025 0650 | 21600 | 3024 | 0.04 | 0.06 | 21600 | 2856 | 0.04 | 0.06 | 19940 | 2688 | 0.03 | 0.06 |
| HGXB4030 0460 | 19500 | 3600 | 0.05 | 0.08 | 19500 | 3400 | 0.05 | 0.08 | 17550 | 3200 | 0.03 | 0.08 |
| HGXB4030 0660 | 19500 | 3600 | 0.05 | 0.08 | 19500 | 3400 | 0.05 | 0.08 | 17550 | 3200 | 0.03 | 0.08 |
| HGXB4040 0460 | 18000 | 4320 | 0.05 | 0.1 | 18000 | 4080 | 0.05 | 0.1 | 16200 | 3840 | 0.05 | 0.1 |
| HGXB4040 0660 | 18000 | 4320 | 0.05 | 0.1 | 18000 | 4080 | 0.05 | 0.1 | 16200 | 3840 | 0.05 | 0.1 |
| HGXB4050 0660 | 15000 | 4500 | 0.05 | 0.1 | 15000 | 4250 | 0.05 | 0.1 | 13500 | 4000 | 0.05 | 0.12 |
| HGXB4060 0660 | 13500 | 5040 | 0.05 | 0.15 | 13500 | 4760 | 0.05 | 0.15 | 12150 | 4480 | 0.05 | 0.15 |
| HGXB4060 0675 | 13500 | 5040 | 0.05 | 0.15 | 13500 | 4760 | 0.05 | 0.15 | 12150 | 4480 | 0.05 | 0.15 |
| HGXB4080 0875 | 12000 | 5400 | 0.08 | 0.2 | 12000 | 5100 | 0.08 | 0.2 | 10800 | 5000 | 0.05 | 0.2 |
| HGXB4080 08100 | 12000 | 5400 | 0.08 | 0.2 | 12000 | 5100 | 0.08 | 0.2 | 10800 | 5000 | 0.05 | 0.2 |
| HGXB4100 1075 | 10000 | 5400 | 0.08 | 0.25 | 10000 | 5100 | 0.08 | 0.2 | 9000 | 5000 | 0.05 | 0.25 |
| HGXB4100 10100 | 10000 | 5400 | 0.08 | 0.25 | 10000 | 5100 | 0.08 | 0.2 | 9000 | 5000 | 0.05 | 0.25 |
| HGXB4120 12100 | 10204 | 5760 | 0.1 | 0.25 | 10204 | 5440 | 0.1 | 0.25 | 9180 | 5120 | 0.08 | 0.25 |
