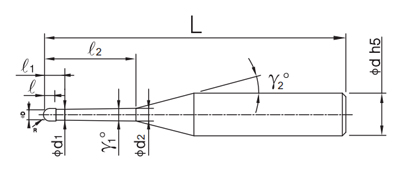

Type No. | Radius | Straight Under Neck | Length of Cut | Dia. | Taper Angle | Neck Taper Angle | Under Neck Length | Tip Dia | Shank Dia. | Overall Length | Shank Dia. |
| R | l1 | l | D | γ1 | γ2 | l2 | d1 | d2 | L | d | |
| HGXPB2006-2-T0.4 0450 | 0.3 | 0.6 | 0.36 | 0.6 | 0.4 | 12 | 2 | 0.56 | 0.58 | 50 | 4 |
| HGXPB2006-4-T0.4 0450 | 0.3 | 0.6 | 0.36 | 0.6 | 0.4 | 12 | 4 | 0.56 | 0.607 | 50 | 4 |
| HGXPB2006-6-T0.9 0450 | 0.3 | 0.6 | 0.36 | 0.6 | 0.9 | 12 | 6 | 0.56 | 0.635 | 50 | 4 |
| HGXPB2008-4-T0.4 0450 | 0.4 | 0.7 | 0.48 | 0.8 | 0.4 | 12 | 4 | 0.76 | 0.806 | 50 | 4 |
| HGXPB2008-6-T0.4 0450 | 0.4 | 0.7 | 0.48 | 0.8 | 0.4 | 12 | 6 | 0.76 | 0.834 | 50 | 4 |
| HGXPB2010-6-T0.4 0450 | 0.5 | 0.8 | 0.6 | 1 | 0.4 | 12 | 6 | 0.95 | 1.023 | 50 | 4 |
| HGXPB2010-6-T0.4 0650 | 0.5 | 0.8 | 0.6 | 1 | 0.4 | 12 | 6 | 0.95 | 1.023 | 50 | 6 |
| HGXPB2010-8-T0.4 0450 | 0.5 | 0.8 | 0.6 | 1 | 0.4 | 12 | 8 | 0.95 | 1.051 | 50 | 4 |
| HGXPB2010-8-T0.4 0660 | 0.5 | 0.8 | 0.6 | 1 | 0.4 | 12 | 8 | 0.95 | 1.051 | 60 | 6 |
| HGXPB2010-10-T0.4 0450 | 0.5 | 0.8 | 0.6 | 1 | 0.4 | 12 | 10 | 0.95 | 1.078 | 50 | 4 |
| HGXPB2010-10-T0.4 0660 | 0.5 | 0.8 | 0.6 | 1 | 0.4 | 12 | 10 | 0.95 | 1.078 | 60 | 6 |
| HGXPB2010-15-T0.4 0450 | 0.5 | 0.8 | 0.6 | 1 | 0.4 | 12 | 15 | 0.95 | 1.148 | 50 | 4 |
| HGXPB2010-15-T0.4 0660 | 0.5 | 0.8 | 0.6 | 1 | 0.4 | 12 | 15 | 0.95 | 1.148 | 60 | 6 |
| HGXPB2010-6-T0.9 0450 | 0.5 | 0.8 | 0.6 | 1 | 0.9 | 12 | 6 | 0.95 | 1.113 | 50 | 4 |
| HGXPB2010-6-T0.9 0650 | 0.5 | 0.8 | 0.6 | 1 | 0.9 | 12 | 6 | 0.95 | 1.113 | 50 | 6 |
| HGXPB2010-10-T0.9 0450 | 0.5 | 0.8 | 0.6 | 1 | 0.9 | 12 | 10 | 0.95 | 1.239 | 50 | 4 |
| HGXPB2010-10-T0.9 0660 | 0.5 | 0.8 | 0.6 | 1 | 0.9 | 12 | 10 | 0.95 | 1.239 | 60 | 6 |
| HGXPB2010-15-T0.9 0450 | 0.5 | 0.8 | 0.6 | 1 | 0.9 | 12 | 15 | 0.95 | 1.396 | 50 | 4 |
| HGXPB2010-15-T0.9 0660 | 0.5 | 0.8 | 0.6 | 1 | 0.9 | 12 | 15 | 0.95 | 1.396 | 60 | 6 |
| HGXPB2010-20-T0.9 0460 | 0.5 | 0.8 | 0.6 | 1 | 0.9 | 12 | 20 | 0.95 | 1.553 | 60 | 4 |
| HGXPB2010-20-T0.9 0675 | 0.5 | 0.8 | 0.6 | 1 | 0.9 | 12 | 20 | 0.95 | 1.553 | 75 | 6 |
| HGXPB2015-8-T0.4 0660 | 0.75 | 1.35 | 0.9 | 1.5 | 0.4 | 12 | 8 | 1.42 | 1.513 | 60 | 6 |
| HGXPB2015-10-T0.4 0660 | 0.75 | 1.35 | 0.9 | 1.5 | 0.4 | 12 | 10 | 1.42 | 1.541 | 60 | 6 |
| HGXPB2015-12-T0.4 0660 | 0.75 | 1.35 | 0.9 | 1.5 | 0.4 | 12 | 12 | 1.42 | 1.569 | 60 | 6 |
| HGXPB2015-15-T0.9 0660 | 0.75 | 1.35 | 0.9 | 1.5 | 0.9 | 12 | 15 | 1.42 | 1.848 | 60 | 6 |
| HGXPB2015-20-T0.9 0675 | 0.75 | 1.35 | 0.9 | 1.5 | 0.9 | 12 | 20 | 1.42 | 2.006 | 75 | 6 |
| HGXPB2020-8-T0.4 0650 | 1 | 1.7 | 1.2 | 2 | 0.4 | 12 | 8 | 1.9 | 1.988 | 50 | 6 |
| HGXPB2020-12-T0.4 0660 | 1 | 1.7 | 1.2 | 2 | 0.4 | 12 | 12 | 1.9 | 2.044 | 60 | 6 |
| HGXPB2020-16-T0.4 0660 | 1 | 1.7 | 1.2 | 2 | 0.4 | 12 | 16 | 1.9 | 2.1 | 60 | 6 |
| HGXPB2020-20-T0.4 0675 | 1 | 1.7 | 1.2 | 2 | 0.4 | 12 | 20 | 1.9 | 2.156 | 75 | 6 |
| HGXPB2020-12-T0.9 0660 | 1 | 1.7 | 1.2 | 2 | 0.9 | 12 | 12 | 1.9 | 2.224 | 60 | 6 |
| HGXPB2020-16-T0.9 0660 | 1 | 1.7 | 1.2 | 2 | 0.9 | 12 | 16 | 1.9 | 2.349 | 60 | 6 |
| HGXPB2020-20-T0.9 0675 | 1 | 1.7 | 1.2 | 2 | 0.9 | 12 | 20 | 1.9 | 2.475 | 75 | 6 |
| HGXPB2020-25-T0.9 0675 | 1 | 1.7 | 1.2 | 2 | 0.9 | 12 | 25 | 1.9 | 2.631 | 75 | 6 |
| HGXPB2020-30-T0.9 0675 | 1 | 1.7 | 1.2 | 2 | 0.9 | 12 | 30 | 1.9 | 2.699 | 75 | 6 |
| HGXPB2020-40-T0.9 06100 | 1 | 1.7 | 1.2 | 2 | 0.9 | 12 | 40 | 1.9 | 3.103 | 100 | 6 |
| HGXPB2030-8-T0.4 0650 | 1.5 | 2.5 | 1.8 | 3 | 0.4 | 12 | 8 | 2.9 | 2.977 | 50 | 6 |
| HGXPB2030-16-T0.4 0660 | 1.5 | 2.5 | 1.8 | 3 | 0.4 | 12 | 16 | 2.9 | 3.088 | 60 | 6 |
| HGXPB2030-20-T0.4 0660 | 1.5 | 2.5 | 1.8 | 3 | 0.4 | 12 | 20 | 2.9 | 3.144 | 60 | 6 |
| HGXPB2030-16-T0.9 0660 | 1.5 | 2.5 | 1.8 | 3 | 0.9 | 12 | 16 | 2.9 | 3.292 | 60 | 6 |
| HGXPB2030-20-T0.9 0660 | 1.5 | 2.5 | 1.8 | 3 | 0.9 | 12 | 20 | 2.9 | 3.45 | 60 | 6 |
| HGXPB2030-30-T0.9 0675 | 1.5 | 2.5 | 1.8 | 3 | 0.9 | 12 | 30 | 2.9 | 3.764 | 75 | 6 |
| HGXPB2030-40-T0.9 06100 | 1.5 | 2.5 | 1.8 | 3 | 0.9 | 12 | 40 | 2.9 | 4.392 | 100 | 6 |
| HGXPB2040-20-T0.9 0875 | 2 | 8 | 6 | 4 | 0.9 | 12 | 20 | 2.9 | 4.277 | 75 | 8 |
| HGXPB2040-30-T0.9 08100 | 2 | 8 | 6 | 4 | 0.9 | 12 | 30 | 3.9 | 4.591 | 100 | 8 |
| HGXPB2040-40-T0.9 08100 | 2 | 8 | 6 | 4 | 0.9 | 12 | 40 | 3.9 | 4.905 | 100 | 8 |
| HGXPB2060-30-T0.9 08100 | 3 | 12 | 9 | 6 | 0.9 | 12 | 30 | 5.85 | 6.416 | 100 | 8 |
| HGXPB2060-45-T0.9 08100 | 3 | 12 | 9 | 6 | 0.9 | 12 | 45 | 5.85 | 6.887 | 100 | 8 |
| Work material | Carbon Steels、Alloy Steels (30-40HRC) | Pre-Hardened Steels (35-45HRC) | ||||||||||
Ball radius (mm) | DC Tool dia. (mm) | BHTA2Neck angle | LU Under neck length (mm) | Spindle speed min | Feed mm/min | Ap mm | Ae mm | Sainde soged min | Feed mm/min | Ap mm | Ae mm | |
| HGXPB2006-2-T0.4 0450 | 0.3 | 0.6 | 0.4 | 2 | 32500 | 1480 | 0.03 | 0.035 | 29250 | 1332 | 0.025 | 0.025 |
| HGXPB2006-4-T0.4 0450 | 0.3 | 0.6 | 0.4 | 4 | 31800 | 1420 | 0.025 | 0.033 | 28626 | 1278 | 0.02 | 0.03 |
| HGXPB2006-6-T0.9 0450 | 0.3 | 0.6 | 0.9 | 6 | 31800 | 1420 | 0.025 | 0.033 | 28626 | 1278 | 0.02 | 0.03 |
| HGXPB2008-4-T0.4 0450 | 0.4 | 0.8 | 0.4 | 4 | 26980 | 1523 | 0.032 | 0.04 | 24282 | 1370 | 0.03 | 0.035 |
| HGXPB2008-6-T0.4 0450 | 0.4 | 0.8 | 0.4 | 6 | 25386 | 1269 | 0.028 | 0.038 | 22847 | 1142 | 0.025 | 0.033 |
| HGXPB2010-6-T0.4 0450 | 0.5 | 1 | 0.4 | 6 | 21252 | 1523 | 0.05 | 0.045 | 17920 | 1368 | 0.04 | 0.045 |
| HGXPB2010-6-T0.4 0650 | 0.5 | 1 | 0.4 | 6 | 21252 | 1523 | 0.05 | 0.045 | 17920 | 1368 | 0.04 | 0.045 |
| HGXPB2010-8-T0.4 0450 | 0.5 | 1 | 0.4 | 8 | 20252 | 1523 | 0.05 | 0.045 | 17920 | 1368 | 0.04 | 0.045 |
| HGXPB2010-8-T0.4 0660 | 0.5 | 1 | 0.4 | 8 | 20252 | 1523 | 0.05 | 0.045 | 17920 | 1368 | 0.04 | 0.045 |
| HGXPB2010-10-T0.4 0450 | 0.5 | 1 | 0.4 | 10 | 17688 | 1114 | 0.035 | 0.04 | 14560 | 1000 | 0.032 | 0.04 |
| HGXPB2010-10-T0.4 0660 | 0.5 | 1 | 0.4 | 10 | 17688 | 1114 | 0.035 | 0.04 | 14560 | 1000 | 0.032 | 0.04 |
| HGXPB2010-15-T0.4 0450 | 0.5 | 1 | 0.4 | 15 | 15240 | 792 | 0.025 | 0.038 | 11650 | 712 | 0.022 | 0.038 |
| HGXPB2010-15-T0.4 0660 | 0.5 | 1 | 0.4 | 15 | 15240 | 792 | 0.025 | 0.038 | 11650 | 712 | 0.022 | 0.038 |
| HGXPB2010-6-T0.9 0450 | 0.5 | 1 | 0.9 | 6 | 21252 | 1523 | 0.05 | 0.045 | 17920 | 1368 | 0.04 | 0.045 |
| HGXPB2010-6-T0.9 0650 | 0.5 | 1 | 0.9 | 6 | 21252 | 1523 | 0.05 | 0.045 | 17920 | 1368 | 0.04 | 0.045 |
| HGXPB2010-10-T0.9 0450 | 0.5 | 1 | 0.9 | 10 | 17688 | 1114 | 0.035 | 0.04 | 14560 | 1000 | 0.032 | 0.04 |
| HGXPB2010-10-T0.9 0660 | 0.5 | 1 | 0.9 | 10 | 17688 | 1114 | 0.035 | 0.04 | 14560 | 1000 | 0.032 | 0.04 |
| HGXPB2010-15-T0.9 0450 | 0.5 | 1 | 0.9 | 15 | 15240 | 792 | 0.025 | 0.038 | 11650 | 712 | 0.022 | 0.038 |
| HGXPB2010-15-T0.9 0660 | 0.5 | 1 | 0.9 | 15 | 15240 | 792 | 0.025 | 0.038 | 11650 | 712 | 0.022 | 0.038 |
| HGXPB2010-20-T0.9 0460 | 0.5 | 1 | 0.9 | 20 | 14340 | 792 | 0.02 | 0.035 | 11650 | 712 | 0.018 | 0.035 |
| HGXPB2010-20-T0.9 0675 | 0.5 | 1 | 0.9 | 20 | 14340 | 792 | 0.02 | 0.035 | 11650 | 712 | 0.018 | 0.035 |
| HGXPB2015-8-T0.4 0660 | 0.75 | 1.5 | 0.4 | 8 | 18200 | 1680 | 0.05 | 0.05 | 16380 | 1512 | 0.04 | 0.05 |
| HGXPB2015-10-T0.4 0660 | 0.75 | 1.5 | 0.4 | 10 | 17230 | 1650 | 0.05 | 0.05 | 15508 | 1485 | 0.04 | 0.05 |
| HGXPB2015-12-T0.4 0660 | 0.75 | 1.5 | 0.4 | 12 | 16800 | 1520 | 0.05 | 0.05 | 15120 | 1368 | 0.04 | 0.05 |
| HGXPB2015-15-T0.9 0660 | 0.75 | 1.5 | 0.9 | 15 | 15200 | 1480 | 0.04 | 0.04 | 13680 | 1332 | 0.035 | 0.04 |
| HGXPB2015-20-T0.9 0675 | 0.75 | 1.5 | 0.9 | 20 | 13650 | 1200 | 0.04 | 0.04 | 12285 | 1080 | 0.03 | 0.04 |
| HGXPB2020-8-T0.4 0650 | 1 | 2 | 0.4 | 8 | 15200 | 1800 | 0.08 | 0.08 | 13680 | 1620 | 0.08 | 0.06 |
| HGXPB2020-12-T0.4 0660 | 1 | 2 | 0.4 | 12 | 13820 | 1780 | 0.07 | 0.08 | 12438 | 1602 | 0.07 | 0.06 |
| HGXPB2020-16-T0.4 0660 | 1 | 2 | 0.4 | 16 | 12680 | 1660 | 0.063 | 0.07 | 11412 | 1494 | 0.063 | 0.06 |
| HGXPB2020-20-T0.4 0675 | 1 | 2 | 0.4 | 20 | 10500 | 1320 | 0.043 | 0.07 | 9450 | 1188 | 0.043 | 0.05 |
| HGXPB2020-12-T0.9 0660 | 1 | 2 | 0.9 | 12 | 15200 | 1850 | 0.08 | 0.08 | 13680 | 1660 | 0.08 | 0.06 |
| HGXPB2020-16-T0.9 0660 | 1 | 2 | 0.9 | 16 | 13820 | 1830 | 0.07 | 0.08 | 12438 | 1642 | 0.07 | 0.06 |
| HGXPB2020-20-T0.9 0675 | 1 | 2 | 0.9 | 20 | 12680 | 1710 | 0.063 | 0.07 | 11412 | 1534 | 0.063 | 0.06 |
| HGXPB2020-25-T0.9 0675 | 1 | 2 | 0.9 | 25 | 10500 | 1380 | 0.043 | 0.07 | 9450 | 1228 | 0.043 | 0.05 |
| HGXPB2020-30-T0.9 0675 | 1 | 2 | 0.9 | 30 | 9500 | 1020 | 0.042 | 0.06 | 8550 | 909 | 0.042 | 0.05 |
| HGXPB2020-40-T0.9 06100 | 1 | 2 | 0.9 | 40 | 7800 | 738 | 0.026 | 0.05 | 7020 | 659 | 0.026 | 0.04 |
| HGXPB2030-8-T0.4 0650 | 1.5 | 3 | 0.4 | 8 | 12,738 | 2,200 | 0.08 | 0.1 | 11,464 | 1,980 | 0.08 | 0.1 |
| HGXPB2030-16-T0.4 0660 | 1.5 | 3 | 0.4 | 16 | 11,354 | 2,000 | 0.07 | 0.1 | 10,219 | 1,800 | 0.07 | 0.1 |
| HGXPB2030-20-T0.4 0660 | 1.5 | 3 | 0.4 | 20 | 10,386 | 1,800 | 0.063 | 0.1 | 9,374 | 1,620 | 0.063 | 0.1 |
| HGXPB2030-16-T0.9 0660 | 1.5 | 3 | 0.9 | 16 | 12,738 | 2,250 | 0.08 | 0.1 | 11,464 | 2,020 | 0.08 | 0.1 |
| HGXPB2030-20-T0.9 0660 | 1.5 | 3 | 0.9 | 20 | 11,354 | 2,050 | 0.07 | 0.1 | 10,219 | 1,840 | 0.07 | 0.1 |
| HGXPB2030-30-T0.9 0675 | 1.5 | 3 | 0.9 | 30 | 10,386 | 1,850 | 0.063 | 0.1 | 9,374 | 1,660 | 0.063 | 0.1 |
| HGXPB2030-40-T0.9 06100 | 1.5 | 3 | 0.9 | 40 | 7,680 | 1,250 | 0.042 | 0.08 | 6,912 | 1,120 | 0.042 | 0.08 |
| HGXPB2040-20-T0.9 0875 | 2 | 4 | 0.9 | 20 | 12,000 | 2400 | 0.03 | 0.06 | 11,000 | 1800 | 0.03 | 0.06 |
| HGXPB2040-30-T0.9 08100 | 2 | 4 | 0.9 | 30 | 10,100 | 1,526 | 0.065 | 0.1 | 9,000 | 1,295 | 0.065 | 0.1 |
| HGXPB2040-40-T0.9 08100 | 2 | 4 | 0.9 | 40 | 8,100 | 1,155 | 0.05 | 0.08 | 7,200 | 980 | 0.05 | 0.08 |
| HGXPB2060-30-T0.9 08100 | 3 | 6 | 0.9 | 30 | 9,000 | 3,000 | 0.08 | 0.15 | 9,000 | 2,800 | 0.08 | 0.15 |
| HGXPB2060-45-T0.9 08100 | 3 | 6 | 0.9 | 45 | 7,600 | 1,800 | 0.06 | 0.12 | 6,000 | 1,800 | 0.06 | 0.12 |
