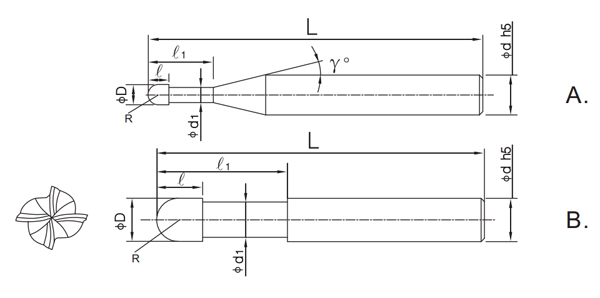

| Type No. | Dia. | Radius | Length of Cut | Under Neck Length | Neck Dia. | Neck Taper Angle | Overall Length | Shank Dia. | Type |
| D | R | d1 | γ /° | L | d | ||||
| HSXBC4010 0450 | 1 | 0.5 | 1.8 | 3 | 0.95 | 15 | 50 | 4 | |
| HSXBC4010 0650 | 15 | 50 | 6 | A | |||||
| HSXBC4015 0450 | 1.5 | 0.75 | 2.7 | 4.5 | 1.42 | 15 | 50 | 4 | |
| HSXBC4015 0650 | 15 | 50 | 6 | ||||||
| HSXBC4020 0450 | 2 | 1 | 4 | 6 | 1.9 | 15 | 50 | 4 | |
| HSXBC4020 0650 | 15 | 50 | 6 | ||||||
| HSXBC4025 0650 | 2.5 | 1.25 | 4.5 | 7.5 | 2.4 | 15 | 50 | 6 | |
| HSXBC4030 0460 | 3 | 1.5 | 5.4 | 9 | 2.9 | 15 | 60 | 4 | |
| HSXBC4030 0660 | 15 | 60 | 6 | ||||||
| HSXBC4040 0460 | 4 | 2 | 6.4 | 12 | 3.9 | - | 60 | 4 | B |
| HSXBC4040 0660 | 15 | 60 | 6 | A | |||||
| HSXBC4050 0660 | 5 | 2.5 | 9 | 15 | 4.85 | 15 | 60 | 6 | |
| HSXBC4060 0660 | 6 | 3 | 10.8 | 18 | 5.85 | - | 60 | 6 | B |
| HSXBC4080 0875 | 8 | 4 | 14.4 | 24 | 7.8 | - | 75 | 8 | |
| HSXBC4080 08100 | 8 | 4 | 14.4 | 24 | 7.8 | - | 100 | 8 | |
| HSXBC4100 1075 | 10 | 5 | 18 | 30 | 9.8 | - | 75 | 10 | |
| HSXBC4100 10100 | 10 | 5 | 18 | 30 | 9.8 | - | 100 | 10 | |
| HSXBC4120 1275 | 12 | R6 | 21.6 | 36 | 11.7 | - | 75 | 12 | |
| HSXBC4120 12100 | 12 | 6 | 21.6 | 36 | 11.7 | - | 100 | 12 |
| Workpiece | Hardened Steels 1.2343ESR·S136 (≤52HRC) | Hardened Steels SKD11·DC53 (58~62HRC) | High Speed Steels SKH·ASP60 (63~69HRC) | |||||||||
| Type No. | Spindle speed min | Feed mm/min | Ap mm | Ae mm | Sainde soged min | Feed mm/min | Ap mm | Ae mm | Soinde soged min | Feed, mm/min | Ap mm | Ae mm |
| HSXEB4010 0450 | 38216 | 1650 | 0.1 | 0.25 | 35000 | 1500 | 0.08 | 0.2 | 28700 | 1140 | 0.06 | 0.15 |
| HSXEB4010 0650 | ||||||||||||
| HSXEB4015 0450 | 25477 | 1720 | 0.15 | 0.33 | 23400 | 1600 | 0.12 | 0.3 | 19100 | 1220 | 0.09 | 0.225 |
| HSXEB4015 0650 | ||||||||||||
| HSXEB4020 0450 | 19108 | 1720 | 0.2 | 0.4 | 17500 | 1600 | 0.16 | 0.4 | 14300 | 1220 | 0.12 | 0.3 |
| HSXEB4020 0650 | ||||||||||||
| HSXEB4025 0650 | 15286 | 1760 | 0.25 | 0.525 | 14000 | 1650 | 0.2 | 0.5 | 11500 | 1350 | 0.15 | 0.375 |
| HSXEB4030 0460 | 12738 | 1760 | 0.3 | 0.75 | 11700 | 1650 | 0.24 | 0.6 | 9600 | 1350 | 0.18 | 0.45 |
| HSXEB4030 0660 | ||||||||||||
| HSXEB4040 0460 | 9554 | 1800 | 0.4 | 1 | 8800 | 1700 | 0.32 | 0.8 | 7200 | 1460 | 0.24 | 0.6 |
| HSXEB4040 0660 | ||||||||||||
| HSXEB4040 0675 | ||||||||||||
| HSXEB4050 0660 | 7643 | 1920 | 0.5 | 1.25 | 7000 | 1800 | 0.4 | 1 | 5700 | 1470 | 0.3 | 0.75 |
| HSXEB4050 0675 | ||||||||||||
| HSXEB4060 0660 | 6369 | 2000 | 0.6 | 1.5 | 5800 | 1850 | 0.48 | 1.2 | 4800 | 1560 | 0.36 | 0.9 |
| HSXEB4060 0675 | ||||||||||||
| HSXEB4080 0860 | 4777 | 2080 | 0.8 | 2 | 4400 | 1860 | 0.64 | 1.6 | 3600 | 1560 | 0.48 | 1.2 |
| HSXEB4080 0875 | ||||||||||||
| HSXEB4080 08100 | ||||||||||||
| HSXEB4100 1075 | 3821 | 2100 | 1 | 2.5 | 3500 | 1950 | 0.8 | 2 | 2900 | 1630 | 0.6 | 1.5 |
| HSXEB4100 10100 | ||||||||||||
| HSXEB4120 12100 | 3184 | 2400 | 1.2 | 2.8 | 2900 | 2000 | 0.96 | 2.4 | 2400 | 1660 | 0.72 | 1.8 |
| Work material | Hardened Steels 1.2343ESR·S136 (≤52HRC) | Hardened Steels SKD11·DC53 (58~62HRC) | High Speed Steels SKH·ASP60 (63~69HRC) | |||||||||
| Type No. | Spindle speed min | Feed mm/min | Ap mm | Ae mm | Sainde soged min | Feed mm/min | Ap mm | Ae mm | Soinde soged min | Feed, mm/min | Ap mm | Ae mm |
| HSXEB4010 0450 | 45000 | 2730 | 1 | 0.02 | 40,000 | 2,275 | 1 | 0.02 | 34,394 | 1,750 | 1 | 0.02 |
| HSXEB4010 0650 | ||||||||||||
| HSXEB4015 0450 | 30000 | 2400 | 1.5 | 0.04 | 26,750 | 2,000 | 1.5 | 0.03 | 23,000 | 1,590 | 1.5 | 0.02 |
| HSXEB4015 0650 | ||||||||||||
| HSXEB4020 0450 | 22500 | 2400 | 2 | 0.05 | 20,000 | 2,000 | 2 | 0.04 | 17,200 | 1,590 | 2 | 0.03 |
| HSXEB4020 0650 | ||||||||||||
| HSXEB4025 0650 | 18000 | 2280 | 2.5 | 0.06 | 16,050 | 1,900 | 2.5 | 0.05 | 13,800 | 1,490 | 2.5 | 0.04 |
| HSXEB4030 0460 | 15000 | 2340 | 3 | 0.08 | 13,380 | 1,950 | 3 | 0.06 | 11,500 | 1,500 | 3 | 0.05 |
| HSXEB4030 0660 | ||||||||||||
| HSXEB4040 0460 | 11250 | 2340 | 4 | 0.1 | 10,000 | 1,950 | 4 | 0.08 | 8,600 | 1,520 | 4 | 0.06 |
| HSXEB4040 0660 | ||||||||||||
| HSXEB4040 0675 | ||||||||||||
| HSXEB4050 0660 | 9000 | 2400 | 5 | 0.12 | 8,050 | 2,000 | 5 | 0.1 | 6,800 | 1,550 | 5 | 0.08 |
| HSXEB4050 0675 | ||||||||||||
| HSXEB4060 0660 | 7500 | 2400 | 6 | 0.15 | 6,687 | 2,000 | 6 | 0.12 | 5,750 | 1,540 | 6 | 0.09 |
| HSXEB4060 0675 | ||||||||||||
| HSXEB4080 0860 | 5625 | 2500 | 8 | 0.2 | 5,015 | 2,080 | 8 | 0.16 | 4,300 | 1,600 | 8 | 0.12 |
| HSXEB4080 0875 | ||||||||||||
| HSXEB4080 08100 | ||||||||||||
| HSXEB4100 1075 | 4500 | 2500 | 10 | 0.25 | 4,012 | 2,080 | 10 | 0.2 | 3,400 | 1,600 | 10 | 0.15 |
| HSXEB4100 10100 | ||||||||||||
| HSXEB4120 12100 | 3750 | 2350 | 12 | 0.3 | 3,343 | 1,950 | 12 | 0.24 | 2,880 | 1,500 | 12 | 0.18 |
| Work material | Hardened Steels 1.2343ESR·S136 (≤52HRC) | Hardened Steels SKD11·DC53 (58~62HRC) | High Speed Steels SKH·ASP60 (63~69HRC) | |||||||||
| Type No. | Spindle speed min | Feed mm/min | Ap mm | Ae mm | Sainde soged min | Feed mm/min | Ap mm | Ae mm | Soinde soged min | Feed, mm/min | Ap mm | Ae mm |
| HSXEB4010 0450 | 40000 | 1500 | 0.02 | 0.02 | 38500 | 1500 | 0.02 | 0.02 | 38216 | 1300 | 0.02 | 0.02 |
| HSXEB4010 0650 | ||||||||||||
| HSXEB4015 0450 | 35000 | 2000 | 0.03 | 0.03 | 33800 | 2000 | 0.03 | 0.03 | 25400 | 1300 | 0.02 | 0.03 |
| HSXEB4015 0650 | ||||||||||||
| HSXEB4020 0450 | 32000 | 2000 | 0.04 | 0.04 | 25500 | 2000 | 0.04 | 0.04 | 19100 | 1300 | 0.02 | 0.04 |
| HSXEB4020 0650 | ||||||||||||
| HSXEB4025 0650 | 25600 | 2400 | 0.05 | 0.06 | 20382 | 2400 | 0.05 | 0.06 | 15280 | 1360 | 0.03 | 0.05 |
| HSXEB4030 0460 | 21300 | 2400 | 0.05 | 0.08 | 17000 | 2400 | 0.05 | 0.08 | 12738 | 1370 | 0.03 | 0.06 |
| HSXEB4030 0660 | ||||||||||||
| HSXEB4040 0460 | 16000 | 2500 | 0.05 | 0.1 | 12738 | 2500 | 0.05 | 0.1 | 9550 | 1370 | 0.03 | 0.08 |
| HSXEB4040 0660 | ||||||||||||
| HSXEB4040 0675 | ||||||||||||
| HSXEB4050 0660 | 12800 | 3000 | 0.06 | 0.12 | 10200 | 3000 | 0.06 | 0.12 | 7600 | 1400 | 0.04 | 0.1 |
| HSXEB4050 0675 | ||||||||||||
| HSXEB4060 0660 | 10660 | 3200 | 0.08 | 0.15 | 8500 | 3200 | 0.08 | 0.15 | 6400 | 1400 | 0.04 | 0.12 |
| HSXEB4060 0675 | ||||||||||||
| HSXEB4080 0860 | 8000 | 3500 | 0.08 | 0.2 | 6400 | 3500 | 0.08 | 0.2 | 4800 | 1460 | 0.05 | 0.16 |
| HSXEB4080 0875 | ||||||||||||
| HSXEB4080 08100 | ||||||||||||
| HSXEB4100 1075 | 6800 | 3600 | 0.1 | 0.25 | 5200 | 3600 | 0.1 | 0.25 | 3800 | 1460 | 0.05 | 0.2 |
| HSXEB4100 10100 | ||||||||||||
| HSXEB4120 12100 | 6500 | 4000 | 0.1 | 0.28 | 4680 | 4000 | 0.1 | 0.28 | 3180 | 1370 | 0.05 | 0.24 |
