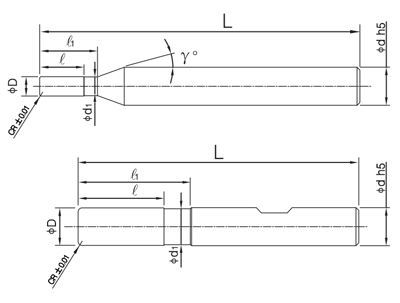

| Type No. | Dia. | Length of Cut | Under Neck Length | Neck Dia. | Neck Taper Angle | Overall Length | Shank Dia. | Shank |
| HGHFE4010-3 0650 | 1 | 2.3 | 3 | 0.95 | 20 | 50 | 6 | Cylinder Shank |
| HGHFE4020-6 0650 | 2 | 4.6 | 6 | 1.9 | 20 | 50 | 6 | Cylinder Shank |
| HGHFE4030-9 0650 | 3 | 6.9 | 9 | 2.9 | 20 | 50 | 6 | Cylinder Shank |
| HGHFE4040-12 0650 | 4 | 9.2 | 12 | 3.8 | 20 | 50 | 6 | Cylinder Shank |
| HGHFE4050-15 0660 | 5 | 11.5 | 15 | 4.7 | 20 | 60 | 6 | Cylinder Shank |
| HGHFE4060-18 0660 | 6 | 13.8 | 18 | 5.6 | - | 60 | 6 | Cylinder Shank |
| HGHFE4080-24 0860 | 8 | 18.4 | 24 | 7.6 | - | 60 | 8 | Cylinder Shank |
| HGHFE4100-30 1075 | 10 | 23 | 30 | 9.5 | - | 75 | 10 | Cylinder Shank |
| HGHFE4120-36 1275 | 12 | 27.6 | 36 | 11.5 | - | 75 | 12 | Cylinder Shank |
| HGHFE4120-36 12100 | 12 | 27.6 | 36 | 11.5 | - | 100 | 12 | Cylinder Shank |
| HGHFE4160-48 16100 | 16 | 36.8 | 48 | 15.5 | - | 100 | 16 | Cylinder Shank |
| HGHFE4200-60 20120 | 20 | 46 | 60 | 19.5 | - | 120 | 20 | Cylinder Shank |
| Type No. | Dia. | Length of Cut | Under Neck Length | Neck Dia. | Neck Taper Angle | Overall Length | Shank Dia. | Shank |
| HGHFE4010-3 0656-W | 1 | 2.3 | 3 | 0.95 | 20 | 56 | 6 | Weldon Shank |
| HGHFE4020-6 0656-W | 2 | 4.6 | 6 | 1.9 | 20 | 56 | 6 | Weldon Shank |
| HGHFE4030-9 0656-W | 3 | 6.9 | 9 | 2.9 | 20 | 56 | 6 | Weldon Shank |
| HGHFE4040-12 0656-W | 4 | 9.2 | 12 | 3.8 | 20 | 56 | 6 | Weldon Shank |
| HGHFE4050-15 0656-W | 5 | 11.5 | 15 | 4.7 | 20 | 56 | 6 | Weldon Shank |
| HGHFE4060-18 0656-W | 6 | 13.8 | 18 | 5.6 | - | 56 | 6 | Weldon Shank |
| HGHFE4080-24 0862-W | 8 | 18.4 | 24 | 7.6 | - | 62 | 8 | Weldon Shank |
| HGHFE4100-30 1072-W | 10 | 23 | 30 | 9.5 | - | 72 | 10 | Weldon Shank |
| HGHFE4120-36 1283-W | 12 | 27.6 | 36 | 11.5 | - | 83 | 12 | Weldon Shank |
| HGHFE4160-48 1698-W | 16 | 36.8 | 48 | 15.5 | - | 98 | 16 | Weldon Shank |
| HGHFE4200-60 20112-W | 20 | 46 | 60 | 19.5 | - | 112 | 20 | Weldon Shank |
Slot Milling | ||||||||
| Workpiece | Pre-Hardened Steels (~30HRC) | Hardened Steels (30~40HRC) | ||||||
| Type No. | Spindle speed | Feed | ap | ae | Spindle speed | Feed | ap | ae |
| HGHFE4010 | 36000 | 300 | 1 | 1 | 31800 | 200 | 1 | 1 |
| HGHFE4020 | 18000 | 400 | 2 | 2 | 15200 | 240 | 2 | 2 |
| HGHFE4030 | 12000 | 500 | 3 | 3 | 10600 | 320 | 3 | 3 |
| HGHFE4040 | 9000 | 600 | 4 | 4 | 7960 | 540 | 4 | 4 |
| HGHFE4050 | 7200 | 700 | 5 | 5 | 6360 | 600 | 5 | 5 |
| HGHFE4060 | 6000 | 800 | 6 | 6 | 5300 | 650 | 6 | 6 |
| HGHFE4080 | 4450 | 1000 | 8 | 8 | 3980 | 800 | 8 | 8 |
| HGHFE4100 | 3600 | 1200 | 10 | 10 | 3185 | 900 | 10 | 10 |
| HGHFE4120 | 3000 | 1200 | 12 | 12 | 2750 | 1000 | 12 | 12 |
| HGHFE4160 | 2250 | 1000 | 16 | 16 | 2050 | 800 | 16 | 16 |
| HGHFE4200 | 1800 | 800 | 20 | 20 | 1640 | 600 | 20 | 20 |
| Trochodial Milling | ||||||||
| Workpiece | Pre-Hardened Steels (~30HRC) | Hardened Steels (35~45HRC) | ||||||
| Type No. | Spindle speed | Feed | ap | ae | Spindle speed | Feed | ap | ae |
| HGHFE4010 | 40000 | 300 | 2 | 0.2 | 36000 | 270 | 1 | 0.18 |
| HGHFE4020 | 20000 | 400 | 4 | 0.4 | 18000 | 360 | 2 | 0.36 |
| HGHFE4030 | 13500 | 600 | 6 | 0.6 | 12150 | 540 | 3 | 0.54 |
| HGHFE4040 | 10000 | 1000 | 8 | 0.8 | 9000 | 900 | 4 | 0.72 |
| HGHFE4050 | 8000 | 1500 | 10 | 1 | 7200 | 1350 | 5 | 0.9 |
| HGHFE4060 | 6500 | 2000 | 12 | 1.2 | 5850 | 1800 | 6 | 1.08 |
| HGHFE4080 | 5000 | 2000 | 16 | 1.6 | 4500 | 1800 | 8 | 1.44 |
| HGHFE4100 | 4000 | 2500 | 20 | 2 | 3600 | 2250 | 10 | 1.8 |
| HGHFE4120 | 3350 | 3000 | 24 | 2.4 | 3015 | 2700 | 12 | 2.16 |
| HGHFE4160 | 2500 | 2500 | 32 | 2 | 2250 | 2250 | 16 | 1.8 |
| HGHFE4200 | 2000 | 2000 | 40 | 2 | 1800 | 1800 | 20 | 1.8 |
